0. Aperçu de l'évaluation des risques JSA pour les opérations de levage lourd à l'aide de grues et d'accessoires de levage
| N° | Étape de travail | Dangers potentiels | Mesures de mitigation recommandées | Probabilité | Gravité | Niveau de risque |
|---|---|---|---|---|---|---|
| 1 | Vérification de l'intégrité mécanique & Validation de la capacité de la grue | • Défaillance structurelle ou mécanique catastrophique pendant le levage due à des défauts critiques non détectés (tels que fils rompus sur le câble de levage, verrous de sécurité usés ou fuites hydrauliques) • Renversement total de l'équipement causé par une tentative de levage d'une charge inconnue qui dépasse la capacité nominale ou les limites de configuration de la grue | • Exécuter obligatoirement la liste de contrôle d'inspection quotidienne de la grue, en vérifiant tous les câbles, le crochet et l'état opérationnel du limiteur automatique de charge avant l'installation • Vérifier le poids exact de la cargaison par rapport au tableau des charges certifié de la grue, et valider que la capacité nominale est suffisante pour le rayon maximal | 2 | 3 | 6 |
| 2 | Déploiement des stabilisateurs & Stabilisation de la capacité de charge du sol | • Perte soudaine de stabilité de la grue, déplacement structurel ou renversement complet pendant la rotation de la flèche dû à l'installation des stabilisateurs sur un sol meuble, en pente ou sur des cavités souterraines non vérifiées • Dommages structurels aux installations provisoires adjacentes ou aux réseaux souterrains causés par des concentrations dynamiques de charge sur les roues | • Positionner la grue exclusivement sur des dalles en béton nivelées et à haute densité, déployer les quatre stabilisateurs à leurs limites maximales, et imposer l'utilisation de plaques de répartition lourdes • Établir une zone d'exclusion stricte sous le rayon de levage à l'aide d'un ruban de signalisation rouge et blanc et d'un panneau d'avertissement DANGER - LEVAGE LOURD AÉRIEN | 1 | 4 | 4 |
| 3 | Sélection & Connexion des accessoires de levage (Élingues & Manilles) | • Rupture soudaine des accessoires de levage ou chute structurelle de la charge causées par l'utilisation d'élingues synthétiques usées, de manilles fissurées ou de composants ayant une capacité de levage insuffisante • Glissement inattendu de la charge ou déplacement asymétrique dû à une mauvaise estimation du centre de gravité ou à une élingage incorrect en un seul point | • Inspecter toutes les élingues synthétiques pour détecter des déchirures de surface, des fils de cœur rouges exposés ou des brûlures chimiques, et s'assurer que tous les axes de manilles sont entièrement vissés jusqu'à l'embase • Calculer le centre de gravité exact pour exécuter une configuration d'élingage équilibrée en deux points minimum, et installer des protections d'angle sur les arêtes vives de la cargaison | 1 | 5 | 5 |
| 4 | Phase de décollage du sol (Règle du premier arrêt à 30 cm du sol) | • Oscillation violente, charge de choc dynamique ou risques graves de heurts pour le personnel au sol au moment précis où la charge quitte le sol en raison d'une tension inégale des élingues • Basculement immédiat de la cargaison ou glissement physique causés par une configuration lâche des accessoires de levage | • Enforcer la règle obligatoire du premier arrêt au levage : lever la charge précisément de 20 à 30 centimètres au-dessus du sol, suspendre complètement l'opération, et évaluer la configuration • Vérifier visuellement que la charge est parfaitement horizontale, que les élingues sont tendues et qu'aucun glissement ne se produit avant d'autoriser l'opérateur de la grue à poursuivre le levage | 2 | 4 | 8 |
| 5 | Transfert de charge aérien, Rotation de la flèche & Contrôle par cordes de guidage | • Collision structurelle dynamique entre la cargaison suspendue et des lignes électriques aériennes, des chemins de câbles, des racks de tuyauteries ou des échafaudages temporaires pendant la rotation de la flèche • Blessures par écrasement ou coincement du personnel tentant de manipuler, pousser ou stabiliser manuellement une charge en rotation à mains nues | • Affecter un seul surveillant formé pour guider l'opérateur de la grue exclusivement à l'aide de commandes radio unifiées ou de signaux manuels standard pendant tout le trajet de transfert • Fixer un minimum de deux cordes de guidage à distance (taglines) à haute résistance aux extrémités opposées de la cargaison pour contrôler l'énergie cinétique rotative depuis une distance de sécurité | 2 | 4 | 8 |
| 6 | Dépose de la cargaison, Détachement de l'élingage & Démobilisation du site | • Basculement involontaire de la cargaison, chute structurelle ou blessures par écrasement des mains causés par des travailleurs qui détachent les accessoires de levage avant que la charge ne soit complètement soutenue par la structure d'accueil • Collision dynamique avec des piétons ou des colonnes de bâtiments lors de la rentrée des stabilisateurs ou de l'abaissement de la flèche pendant la démobilisation finale | • Positionner au préalable des cales en bois robustes dans la zone de dépose, abaisser la charge lentement et vérifier que la cargaison est complètement stable avant de détacher manuellement les élingues • Rentrer les stabilisateurs lentement sous la surveillance directe du surveillant au sol, collecter toutes les manilles et élingues dans des boîtes de transport, et sécuriser le véhicule | 1 | 4 | 4 |
1. Incident évité de justesse sur le terrain & Analyse des risques
A. "Ce poids n'est rien du tout" — Un quasi-accident de chute de charge causé par la négligence

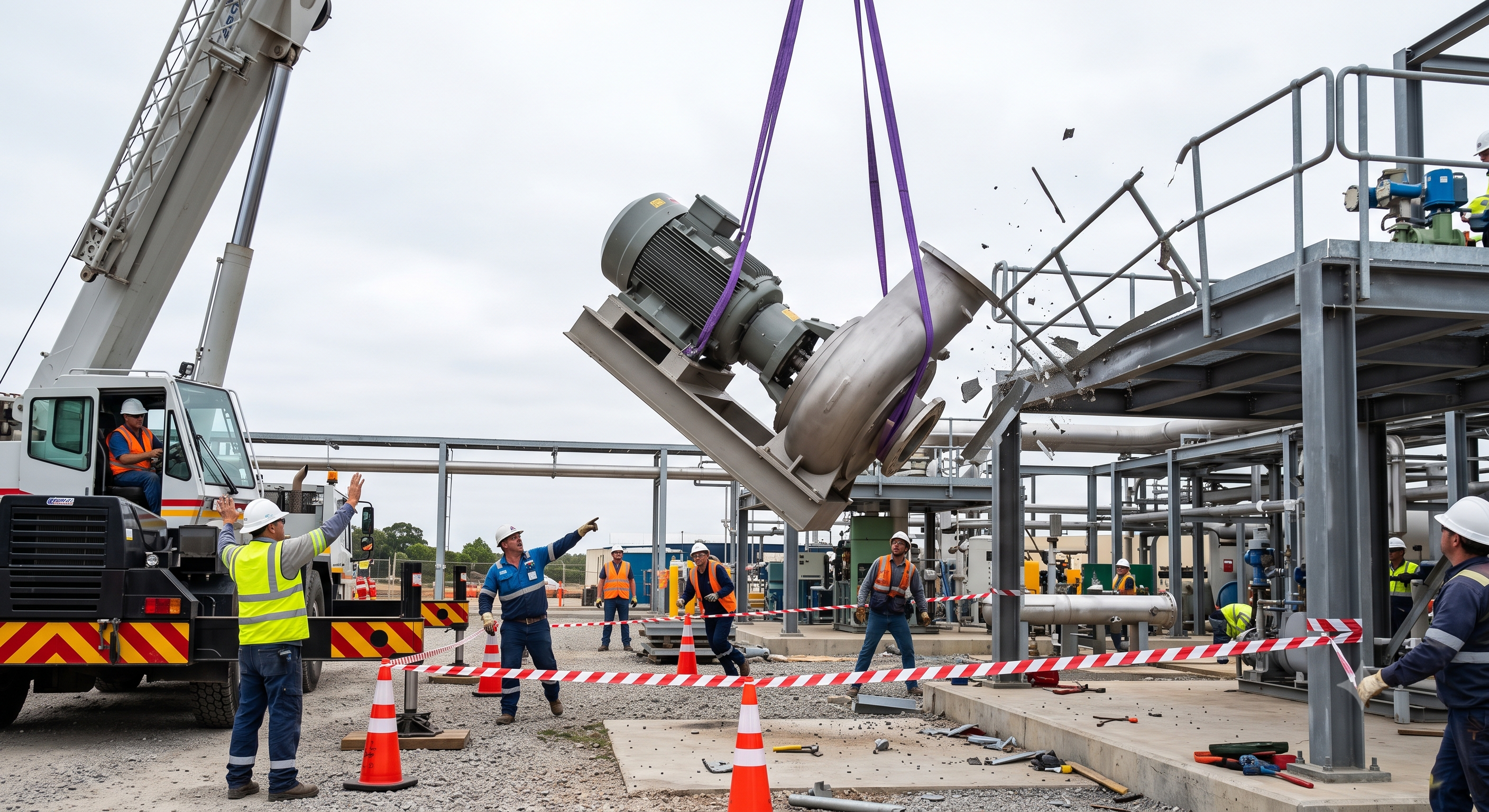

Lors d'un arrêt planifié pour la maintenance des installations, une grue mobile a été déployée pour lever un gros ensemble moto-pompe d'un poids d'environ 3 tonnes sur une plateforme surélevée. Le chef élingueur, l'assistant manager Parker, fier de ses années d'expérience sur le terrain, s'est fié uniquement à son intuition pour enrouler deux élingues en tissu autour de la base de la charge et les a accrochées au moufle de la grue. L'inspecteur de sécurité du site l'a averti que le centre de gravité semblait déséquilibré et a exigé un nouvel élingage de la charge. Le chef élingueur a cependant rejeté les inquiétudes, affirmant que les élingues étaient bien assez solides pour empêcher tout glissement, et a fait signe à l'opérateur de la grue de lever immédiatement la charge.
Lorsque l'ensemble de la pompe de 3 tonnes a atteint une hauteur d'environ 4 mètres et a commencé à pivoter vers la plateforme supérieure, l'élingue droite a glissé sur la surface lisse et huileuse du corps de la pompe. En raison de ce déplacement soudain de poids, toute la charge a basculé violemment sur le côté. Heureusement, une zone d'exclusion stricte avait été mise en place directement sous la trajectoire de levage, évitant ainsi des blessures pour le personnel au sol. La charge oscillante a cependant heurté et gravement endommagé le garde-corps de sécurité supérieur, entraînant des dommages matériels coûteux. Ce quasi-accident a mis en évidence le fait que négliger les calculs précis du centre de gravité lors de l'élingage des charges peut instantanément conduire à des chutes de cargaisons catastrophiques.
B. Mécanique technique des risques lors des opérations de levage de grue
Les opérations de levage par grue sont strictement soumises aux lois de la mécanique physique, où des forces dynamiques inattendues comportent un risque élevé. Au moment précis où une charge perd le contact avec le sol, la charge statique se transforme soudainement en une charge dynamique. Cela peut soumettre les câbles en acier et les accessoires de levage à des charges de choc représentant plusieurs fois le poids réel. Si l'angle d'inclinaison des élingues est trop large, la force de traction agissant sur les brins augmente de manière exponentielle, ce qui comporte un risque de défaillance soudaine du matériel par dépassement de la résistance à la traction.
Une autre erreur critique, fréquemment commise dans la pratique, est l'absence de cordes de guidage (taglines). Une charge suspendue librement développe une énergie cinétique rotative en raison d'une faible résistance au vent ou de la force centrifuge lors de la rotation de la flèche de la grue. Tenter de stopper ou de stabiliser manuellement une charge en rotation à mains nues conduit souvent à des écrasements mortels entre la charge et les structures adjacentes. L'utilisation de cordes de guidage pour contrôler la rotation depuis une distance de sécurité est absolument indispensable, et le maintien d'une ligne de visée dégagée par un surveillant formé est le fondement du contrôle technique des risques pour éliminer les risques d'impact physique između la charge et les composants fixes de l'installation.
🚨 Normes réglementaires pour les opérations de levage par grue (Code du travail / INRS ED 6108)
Vérification du limiteur de charge : Le système automatique doit être entièrement opérationnel pour déclencher une alarme et bloquer de force les fonctions de la grue si la charge dépasse 105 % de la capacité nominale autorisée.
Facteur de sécurité pour les accessoires de levage : Tous les câbles en acier et les élingues de levage utilisés pour lever des charges critiques doivent présenter un facteur de sécurité minimum de 5, basé sur leur résistance à la rupture certifiée.
Système de signalisation unifié : L'opérateur de la grue doit suivre exclusivement les instructions d'un seul surveillant désigné via des signaux radio ou manuels clairs. Une exception s'applique uniquement aux signaux d'urgence pour un arrêt immédiat, qui doivent être respectés par tout le monde.
Zone d'exclusion dans la zone de danger : Il est strictement interdit de pénétrer dans la zone située directement sous une charge suspendue ou dans son rayon de rotation ; des barrières physiques doivent être maintenues pendant toute la durée de l'opération.
2. Guide de saisie standard Smart JSA Bridge (Définition des étapes de travail)
Pour garantir que le système Smart JSA Bridge évalue avec précision la conformité réglementaire et les contrôles techniques de votre tâche spécifique de levage, utilisez les étapes de travail standardisées et les descriptions détaillées suivantes. Copiez et collez (Ctrl+C) ces données textuelles directement dans les champs de saisie du service, ou ajustez-les pour les aligner sur les protocoles d'autorisation de travail (PTW) de votre établissement.
[Étape 1] Vérification de l'intégrité mécanique & Validation de la capacité de la grue
Description détaillée du travail : Examiner les tableaux de charges de la grue et tester le limiteur automatique de surcharge ; vérifier l'intégrité visuelle du câble de levage et contrôler la tension du ressort du verrou de sécurité du crochet par rapport au poids total de la cargaison.
[Étape 2] Déploiement des stabilisateurs & Stabilisation de la capacité de charge du sol
Description détaillée du travail : Confirmer la stabilité du sol et obtenir un châssis horizontal ; déployer tous les stabilisateurs à leurs limites maximales ; placer des plaques de répartition en bois lourdes ou des plaques d'acier sous les embases des vérins ; installer des barrières.
[Étape 3] Sélection & Connexion des accessoires de levage (Élingues & Manilles)
Description détaillée du travail : Vérifier que les élingues synthétiques ne présentent pas de dégradation des fibres ou de coupures ; déterminer la ligne de centre de gravité structurelle précise ; visser les axes de manilles nominales complètement jusqu'à l'embase et exécuter un élingage équilibré en deux points.
[Étape 4] Phase de décollage du sol (Règle du premier arrêt à 30 cm du sol)
Description détaillée du travail : Exécuter un levage vertical à basse vitesse pour soulever la cargaison de 20 à 30 centimètres au-dessus du sol ; suspendre tout mouvement pour appliquer la règle du premier arrêt ; vérifier visuellement la répartition de la tension des élingues et l'horizontalité de la charge.
[Étape 5] Transfert de charge aérien, Rotation de la flèche & Contrôle par cordes de guidage
Description détaillée du travail : Imposer la communication radio avec un seul surveillant désigné ; connecter un minimum de deux cordes de guidage (taglines) à haute résistance aux extrémités opposées de la cargaison pour contrôler les moments de rotation depuis une distance de sécurité ; dégager les obstacles structurels.
[Étape 6] Dépose de la cargaison, Détachement de l'élingage & Démobilisation du site
Description détaillée du travail : Vérifier que la cargaison est complètement soutenue par des cales en bois positionnées au préalable ; abaisser le crochet lentement pour relâcher la tension ; détacher manuellement les élingues en tissu ; rentrer lentement les stabilisateurs sous la surveillance du surveillant.
3. Rapport JSA final basé sur les recommandations de la plateforme
Ce modèle de rapport d'analyse de la sécurité des tâches (JSA) finalisé représente les risques et les mesures de contrôle spécifiques sélectionnés, vérifiés et adaptés par le responsable de la sécurité à partir du moteur de recommandation Smart JSA Bridge pour correspondre aux exigences précises de l'espace de travail.
| N° de tâche | Étape de travail | Dangers potentiels | Mesures de réduction des risques | Fréq | Grav | Risque |
|---|---|---|---|---|---|---|
| 1 | Vérification de l'intégrité mécanique & Validation de la capacité de la grue | • Défaillance structurelle ou effondrement dus à des défauts non détectés sur l'équipement (ex. ruptures de fils sur les câbles de grue, déformation des verrous de sécurité des crochets). • Risque de basculement de la grue causé par le levage d'une charge inconnue ou excessive qui dépasse la capacité nominale de l'équipement. | • Effectuer une inspection approfondie avant utilisation de l'état des câbles en acier, des verrous de sécurité des crochets et de l'état opérationnel du limiteur automatique de charge, selon la liste de contrôle de sécurité. • Vérifier le poids exact de la charge par rapport au tableau des charges de la grue, et établir strictement une zone d'exclusion d'accès dans le rayon de levage. | 2 | 3 | 6 |
| 2 | Déploiement des stabilisateurs & Stabilisation de la capacité de charge du sol | • Perte soudaine de stabilité de la grue, déplacement structurel ou renversement complet pendant la rotation de la flèche dû à l'installation des stabilisateurs sur un sol meuble, en pente ou sur des cavités souterraines non vérifiées • Dommages structurels aux installations provisoires adjacentes ou aux réseaux souterrains causés par des concentrations dynamiques de charge sur les roues | • Positionner la grue exclusivement sur des dalles en béton nivelées et à haute densité, déployer les quatre stabilisateurs à leurs limites maximales, et imposer l'utilisation de plaques de répartition lourdes • Établir une zone d'exclusion stricte sous le rayon de levage à l'aide d'un ruban de signalisation rouge et blanc et d'un panneau d'avertissement DANGER - LEVAGE LOURD AÉRIEN | 1 | 4 | 4 |
| 3 | Sélection & Connexion des accessoires de levage (Élingues & Manilles) | • Rupture soudaine des accessoires de levage ou chute structurelle de la charge causées par l'utilisation d'élingues synthétiques usées, de manilles fissurées ou de composants ayant une capacité de levage insuffisante • Glissement inattendu de la charge ou déplacement asymétrique dû à une mauvaise estimation du centre de gravité ou à une élingage incorrect en un seul point | • Inspecter toutes les élingues synthétiques pour détecter des déchirures de surface, des fils de cœur rouges exposés ou des brûlures chimiques, et s'assurer que tous les axes de manilles sont entièrement vissés jusqu'à l'embase • Calculer le centre de gravité exact pour exécuter une configuration d'élingage équilibrée en deux points minimum, et installer des protections d'angle sur les arêtes vives de la cargaison | 1 | 5 | 5 |
| 4 | Phase de décollage du sol (Règle du premier arrêt à 30 cm du sol) | • Oscillation violente, charge de choc dynamique ou risques graves de heurts pour le personnel au sol au moment précis où la charge quitte le sol en raison d'une tension inégale des élingues • Basculement immédiat de la cargaison ou glissement physique causés par une configuration lâche des accessoires de levage | • Enforcer la règle obligatoire du premier arrêt au levage : lever la charge précisément de 20 à 30 centimètres au-dessus du sol, suspendre complètement l'opération, et évaluer la configuration • Vérifier visuellement que la charge est parfaitement horizontale, que les élingues sont tendues et qu'aucun glissement ne se produit avant d'autoriser l'opérateur de la grue à poursuivre le levage | 2 | 4 | 8 |
| 5 | Transfert de charge aérien, Rotation de la flèche & Contrôle par cordes de guidage | • Collision structurelle dynamique entre la cargaison suspendue et des lignes électriques aériennes, des chemins de câbles, des racks de tuyauteries ou des échafaudages temporaires pendant la rotation de la flèche • Blessures par écrasement ou coincement du personnel tentant de manipuler, pousser ou stabiliser manuellement une charge en rotation à mains nues | • Affecter un seul surveillant formé pour guider l'opérateur de la grue exclusivement à l'aide de commandes radio unifiées ou de signaux manuels standard pendant tout le trajet de transfert • Fixer un minimum de deux cordes de guidage à distance (taglines) à haute résistance aux extrémités opposées de la cargaison pour contrôler l'énergie cinétique rotative depuis une distance de sécurité | 2 | 4 | 8 |
| 6 | Dépose de la cargaison, Détachement de l'élingage & Démobilisation du site | • Unintentional cargo tip-over, structural drop, or crush injuries to hands caused by workers releasing rigging gear before the load is fully supported by the landing structure • Dynamic collision with pedestrians or facility columns while retracting outriggers or lowering the boom during final demobilization | • Pre-position robust wooden blocking at the landing zone, lower the load slowly, and verify that the cargo has fully settled before manually disconnecting any slings • Retract outriggers slowly under the direct line of sight of the ground spotter, collect all shackles and slings into storage boxes, and secure the vehicle | 1 | 4 | 4 |
4. Adaptation des évaluations des risques à la complexité des opérations de levage lourd
Les opérations de levage lourd impliquent de nombreuses variables de sécurité dynamiques, notamment les capacités nominales des grues, les surfaces des matériaux et les hauteurs libres sous plafond ou structures. Les outils d'évaluation des risques généraux et entièrement automatisés, qui génèrent des documents de sécurité non vérifiés, ne prennent pas en compte les angles morts spécifiques d'un chantier. De ce fait, une planification de sécurité importante se trouve dégradée en une simple obligation administrative papier.
Smart JSA Bridge directement adresse ce défi en soutenant un flux de travail de sécurité collaboratif.
En saisissant simplement vos étapes de travail standardisées définies à la section 2, notre base de données sur la sécurité industrielle analyse l'entrée et affiche une sélection sur mesure de dangers recommandés et de mesures de contrôle précises sur votre tableau de bord.
Au lieu de faire face à un tableur vierge ou de s'appuyer sur une solution automatisée non vérifiée de type "boîte noire", l'équipe de sécurité examine les critères filtrés. Vous pouvez sélectionner les entrées appropriées d'un simple clic et adapter les détails directement à votre configuration de grue spécifique et aux conditions sur le terrain.
Éliminez les tâches administratives de formatage de feuilles de calcul tout en conservant pleinement votre supervision professionnelle et votre autorité opérationnelle sur le terrain. Découvrez un flux de travail de sécurité intuitif qui génère une protection authentique.
