Предварительный просмотр анализа рисков JSA для выполнения погрузочно-разгрузочных работ с тяжелыми грузами с использованием кранов и грузозахватных приспособлений
6/27/2026
0. Предварительный просмотр анализа рисков JSA для выполнения погрузочно-разгрузочных работ с тяжелыми грузами с использованием кранов и грузозахватных приспособлений
| № | Этап работы | Потенциальные опасности | Рекомендуемые меры по снижению рисков | Вероятность | Тяжесть | Уровень риска |
|---|---|---|---|---|---|---|
| 1 | Проверка технического состояния оборудования и верификация грузоподъемности | • Катастрофический механический отказ или падение груза в процессе подъема из-за невыявленных структурных дефектов крана (таких как обрыв проволок в канатах, износ предохранительного замка крюка или утечки в гидросистеме) • Полное опрокидывание оборудования, вызванное попыткой подъема груза неизвестной массы, превышающего номинальную грузоподъемность или пределы конфигурации крана | • Перед началом работы выполнить обязательный предсменный осмотр крана по контрольному списку, проверяя состояние всех канатов, грузового крюка и исправность ограничителя грузоподъемности • Сверить точный фактический вес перемещаемого груза с сертифицированной таблицей грузоподъемности крана и убедиться, что запас прочности достаточен для максимального вылета стрелы | 2 | 3 | 6 |
| 2 | Развертывание выносных опор и стабилизация несущей способности грунта | • Внезапная потеря устойчивости крана, смещение конструкций или полное опрокидывание во время поворота стрелы из-за установки аутригеров на мягком грунте, уклонах или в зоне невыявленных подземных пустот • Структурные повреждения близлежащих временных объектов или подземных инженерных сетей из-за концентрации динамических нагрузок на опоры | • Размещать кран исключительно на ровных, высокоуплотненных бетонных основаниях, полностью выдвигать все четыре аутригера и предписывать обязательное использование высокопрочных подкладок под опоры • Организовать строгую зону отчуждения под радиусом подъема с помощью красно-белой сигнальной ленты высокой видимости и вывесить предупреждающий знак ВНИМАНИЕ - ОПАСНОСТЬ ПАДЕНИЯ ПРЕДМЕТОВ | 1 | 4 | 4 |
| 3 | Выбор и закрепление грузозахватных приспособлений (Стропов, Такелажных скоб) | • Внезапный разрыв грузозахватного снаряжения или падение груза из-за использования изношенных текстильных стропов, деформированных скоб или компонентов с недостаточной несущей способностью • Неожиданное выскальзывание груза или асимметричное смещение веса из-за неверного определения центра тяжести или применения недопустимого метода строповки в одной точке | • Проверить все синтетические стропы на отсутствие поверхностных разрывов, оголения красных нитей сердечника или химических повреждений, и убедиться, что пальцы скоб закручены до упора в фланец • Точно рассчитать конструктивный центр тяжести для выполнения сбалансированной схемы строповки минимум в двух точках и установить защитные проставки на острых углах груза | 1 | 5 | 5 |
| 4 | Этап отрыва от земли (Правило первой остановки на высоте 30 см от земли) | • Сильное раскачивание, динамические ударные нагрузки или тяжелые травмы наземного персонала в момент отрыва груза от основания из-за неравномерного натяжения ветвей стропов • Немедленное опрокидывание или физическое выскальзывание перемещаемых материалов из-за слабой или дефектной конфигурации строповки | • Строго и принудительно соблюдать обязательное правило первой остановки: приподнять груз ровно на 20-30 сантиметров от земли, полностью прекратить подъем и оценить состояние схемы • Визуально убедиться, что груз расположен идеально горизонтально, стропы натянуты равномерно и отсутствует соскальзывание, прежде чем дать крановщику команду на продолжение подъема | 2 | 4 | 8 |
| 5 | Перемещение груза в воздухе, поворот стрелы и контроль с помощью оттяжек | • Динамическое столкновение перемещаемого груза с воздушными линиями электропередачи, кабельными лотками, технологическими эстакадами или временными лесами во время поворота стрелы • Травмы от защемления или раздавления персонала, пытающегося вручную удерживать, толкать или стабилизировать вращающийся груз голыми руками | • Выставить одного обученного наблюдателя (сигнальщика) для руководства действиями крановщика исключительно с помощью единых радиокоманд или стандартных знаков на протяжении всего пути движения • Закрепить минимум две высокопрочные оттяжки (направляющие канаты) на противоположных концах груза для безопасного контроля вращательной кинетической энергии с расстояния | 2 | 4 | 8 |
| 6 | Опускание груза, снятие грузозахватных приспособлений и финальная уборка | • Непреднамеренное опрокидывание груза, падение конструкций или травмы рук из-за преждевременного снятия стропов до того, как груз полностью встал на целевую опорную поверхность • Динамическое столкновение с пешеходами или элементами здания при втягивании выносных опор или опускании стрелы во время финального завершения работ | • Предварительно разместить прочные деревянные брусья в зоне разгрузки, медленно опускать груз и проверить стабильность его положения, прежде чем вручную снимать стропы • Втягивать аутригеры медленно под прямым визуальным контролем наблюдателя на земле, собрать все скобы и стропы в транспортные контейнеры и зафиксировать транспортное средство | 1 | 4 | 4 |
1. Наблюдаемый в полевых условиях случай аварийной ситуации и анализ опасностей
A. "Этот вес вообще ничто" — Едва не произошедшее падение груза из-за преступной халатности

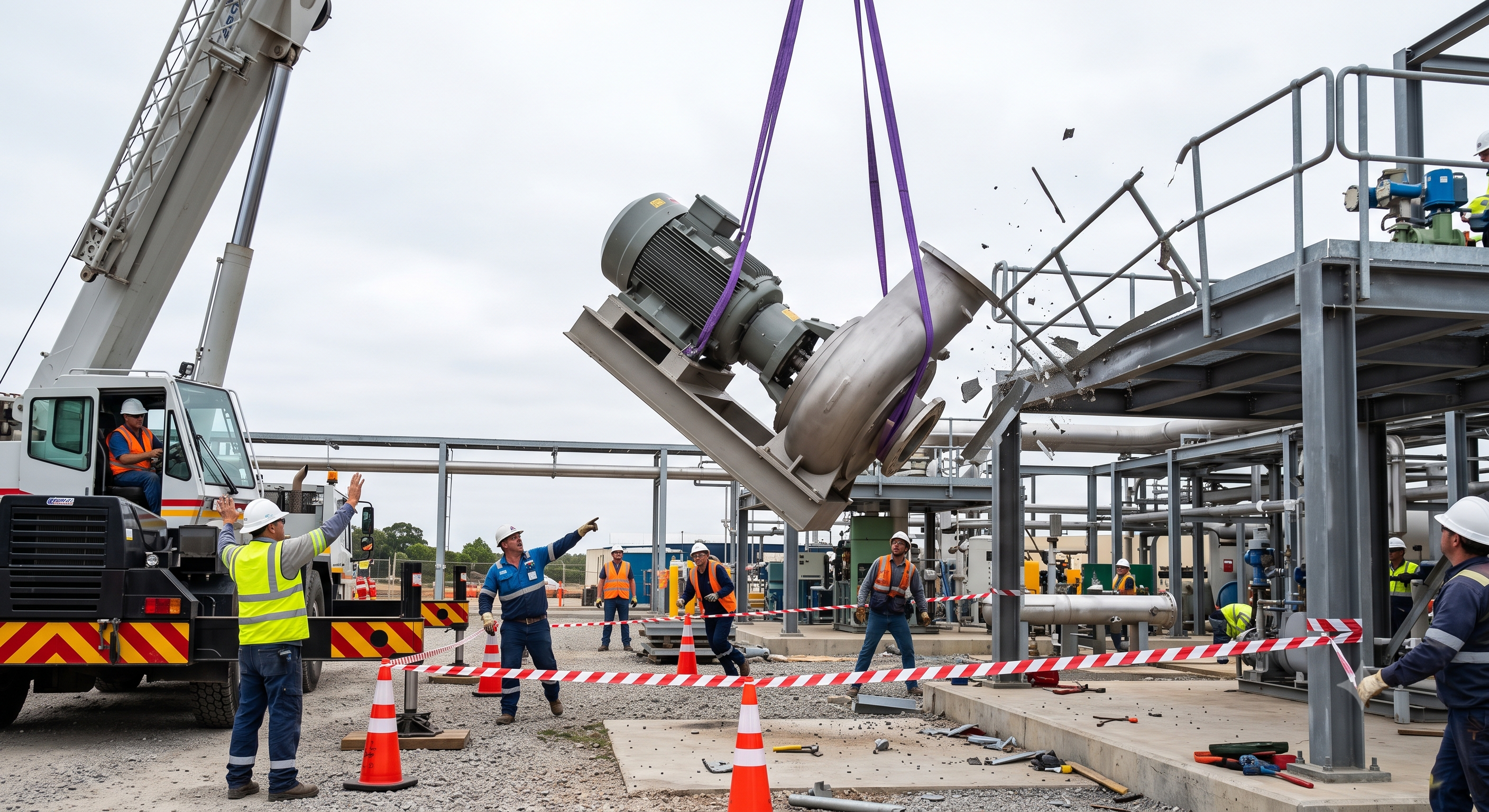

Во время планового останова предприятия на техническое обслуживание был задействован мобильный кран для подъема крупного насосного агрегата весом около 3 тонн на повышенную платформу. Бригадир стропальщиков, Иванов, гордившийся многолетним опытом работы в полевых условиях, положился исключительно на свою интуицию: обмотал два текстильных стропа вокруг основания груза и зацепил их за крюковую подвеску крана. Инспектор по технике безопасности предприятия предупредил его, что центр тяжести выглядит несбалансированным, и потребовал произвести перестроповку груза. Однако бригадир отмахнулся от замечания, заявив, что стропы достаточно прочные, чтобы исключить любое соскальзывание, и подал сигнал крановщику немедленно поднимать груз.
Когда 3-тонный насосный агрегат достиг высоты около 4 метров и начал поворачиваться к верхней платформе, правый строп соскользнул по гладкой и маслянистой поверхности корпуса насоса. Из-за этого внезапного смещения веса весь груз резко накренился в сторону. К счастью, прямо под траекторией подъема была установлена строгая зона отчуждения, что предотвратило травмы среди наземного персонала. Однако качающийся груз ударил и серьезно повредил верхнее защитное ограждение, что привело к дорогостоящему материальному ущербу. Этот опасный случай наглядно показал, что пренебрежение точными расчетами центра тяжести при строповке грузов может мгновенно привести к катастрофическому падению перемещаемых материалов.
Б. Инженерно-техническая механика рисков при работе кранов
Грузоподъемные операции с использованием кранов строго подчиняются законам физической механики, где неожиданные динамические силы несут в себе высокий риск. В тот самый момент, когда груз теряет контакт с землей, статическая нагрузка скачкообразно превращается в динамическую. Это может подвергнуть стальные канаты и стропы ударным нагрузкам, в несколько раз превышающим реальный вес груза. Если угол наклона стропов выбран слишком широким, растягивающее усилие, действующее на ветви, возрастает экспоненциально, что влечет за собой риск внезапного разрушения материала из-за превышения предела прочности на растяжение.
Еще одна критическая ошибка, часто совершаемая на практике, — отсутствие оттяжек. Свободно висящий груз развивает вращательную кинетическую энергию из-за небольшого сопротивления ветра или центробежной силы при повороте стрелы крана. Попытка остановить или стабилизировать вращающийся груз вручную голыми руками часто приводит к смертельным придавливаниям между грузом и прилегающими строительными конструкциями. Использование оттяжек для контроля вращения с безопасного расстояния абсолютно необходимо, а поддержание беспрепятственной прямой видимости обученным наблюдателем является основой инженерно-технического контроля рисков для исключения опасностей физического удара между грузом и неподвижными компонентами объекта.
🚨 Нормативные стандарты для работы грузоподъемных кранов
Проверка ограничителя грузоподъемности: Автоматическая система должна быть полностью исправна, чтобы активировать сигнализацию и принудительно заблокировать функции крана, если нагрузка превышает 105 % от допустимой грузоподъемности.
Коэффициент запаса прочности для стропов: Все стальные канаты и текстильные стропы, используемые для подъема критических грузов, должны иметь минимальный коэффициент запаса прочности, равный 5, исходя из их сертифицированного разрушающего усилия.
Единая система сигнализации: Крановщик должен выполнять указания исключительно одного назначенного наблюдателя (сигнальщика), передаваемые с помощью четких радио- или ручных сигналов. Исключение составляет только сигнал аварийной остановки, который должен быть выполнен немедленно, независимо от того, кто его подал.
Зона отчуждения в опасной зоне: Строго запрещено проходить или находиться в зоне непосредственно под висящим грузом или в радиусе его поворота; физические ограждения должны поддерживаться на протяжении всего времени выполнения работ.
2. Стандартное руководство по вводу Smart JSA Bridge (Определение этапов работы)
Это стандартизированные этапы работы и подробные описания, которые необходимо ввести в соответствующие поля ввода на панели управления Smart JSA Bridge, чтобы система точно оценила соответствие нормативным требованиям и параметры безопасности для вашего проекта крановых работ. Скопируйте эти текстовые данные непосредственно в интерфейс сервиса (Ctrl+C) или адаптируйте их к протоколам нарядов-допусков (PTW) вашего предприятия.
[Шаг 1] Проверка технического состояния оборудования и верификация грузоподъемности
Детальное описание работы: Изучить таблицы грузоподъемности крана и протестировать автоматический ограничитель перегрузки; проверить визуальную целостность грузового каната и проконтролировать натяжение пружины предохранительного замка крюка относительно общего веса груза.
[Шаг 2] Развертывание выносных опор и стабилизация несущей способности грунта
Детальное описание работы: Подтвердить стабильность грунта и добиться горизонтального выравнивания шасси; выдвинуть все аутригеры до максимальных пределов; разместить прочные деревянные подкладки или стальные распределительные плиты под опорами домкратов; установить ограждения.
[Шаг 3] Выбор и закрепление грузозахватных приспособлений (Стропов, Такелажных скоб)
Детальное описание работы: Проверить текстильные стропы на предмет деградации волокон или порезов; определить точную конструктивную линию центра тяжести; закрутить пальцы номинальных скоб полностью до упора в фланец и выполнить сбалансированную строповку в двух точках.
[Шаг 4] Этап отрыва от земли (Правило первой остановки на высоте 30 см от земли)
Детальное описание работы: Выполнить вертикальный подъем на низкой скорости, чтобы приподнять карго на 20-30 сантиметров от земли; приостановить любое движение для применения правила первой остановки; визуально проверить распределение натяжения стропов и показатели горизонтальности груза.
[Шаг 5] Перемещение груза в воздухе, поворот стрелы и контроль с помощью оттяжек
Детальное описание работы: Настоять на радиосвязи с одним назначенным сигнальщиком; закрепить минимум две высокопрочные оттяжки (направляющие канаты) на противоположных концах груза для контроля моментов вращения с безопасного расстояния; очистить структурные препятствия.
[Шаг 6] Опускание груза, снятие грузозахватных приспособлений и финальная уборка
Детальное описание работы: Убедиться, что груз полностью опустился на предварительно размещенные деревянные брусья; медленно опускать крюк для ослабления натяжения; вручную отсоединить текстильные стропы; медленно втянуть аутригеры под наблюдением сигнальщика на земле.
3. Окончательный отчет JSA на основе рекомендаций платформы
Данный финализированный шаблон отчета по анализу безопасности выполнения работ (JSA) представляет собой специфические опасности и меры контроля, выбранные, проверенные и адаптированные специалистом по охране труда из рекомендательного движка Smart JSA Bridge в соответствии с точными требованиями рабочего пространства.
| № шага | Этап работы | Потенциальные опасности | Рекомендуемые меры по снижению рисков | Вероятность | Тяжесть | Уровень риска |
|---|---|---|---|---|---|---|
| 1 | Проверка технического состояния оборудования и верификация грузоподъемности | • Структурное повреждение или обрушение конструкции из-за невыявленных дефектов оборудования (например, обрыв проволок в канате крана, деформация предохранительного замка крюка). • Опасность опрокидывания крана, вызванная подъемом груза неизвестной массы или веса, превышающего номинальную грузоподъемность оборудования. | • Проведение тщательного визуального и функционального осмотра состояния стальных канатов, предохранительных замков крюка и проверку исправности ограничителя грузоподъемности перед использованием на основе чек-листа безопасности. • Обязательная проверка точного веса груза по таблице грузоподъемности крана и строгое установление закрытой зоны доступа в радиусе действия стрелы крана. | 2 | 3 | 6 |
| 2 | Развертывание выносных опор и стабилизация несущей способности грунта | • Внезапная потеря устойчивости крана, смещение конструкций или полное опрокидывание во время поворота стрелы из-за установки аутригеров на мягком грунте, уклонах или в зоне невыявленных подземных пустот • Структурные повреждения близлежащих временных объектов или подземных инженерных сетей из-за концентрации динамических нагрузок на опоры | • Позиционировать кран исключительно на ровных, высокоуплотненных бетонных плитах, выдвинуть все четыре аутригера до их максимальных пределов и предписать обязательное использование тяжелых распределительных плит • Организовать строгую зону отчуждения под радиусом подъема с помощью красно-белой сигнальной ленты и знака предупреждения ОПАСНОСТЬ - ТЯЖЕЛЫЙ АППАРАТНЫЙ ПОДЪЕМ | 1 | 4 | 4 |
| 3 | Выбор и закрепление грузозахватных приспособлений (Стропов, Такелажных скоб) | • Внезапный разрыв грузозахватного снаряжения или падение груза из-за использования изношенных текстильных стропов, деформированных скоб или компонентов с недостаточной несущей способностью • Неожиданное выскальзывание груза или асимметричное смещение веса из-за неверного определения центра тяжести или применения недопустимого метода строповки в одной точке | • Проверить все синтетические стропы на отсутствие поверхностных разрывов, оголения красных нитей сердечника или химических повреждений, и убедиться, что пальцы скоб закручены до упора в фланец • Точно рассчитать конструктивный центр тяжести для выполнения сбалансированной схемы строповки минимум в двух точках и установить защитные проставки на острых углах груза | 1 | 5 | 5 |
| 4 | Этап отрыва от земли (Правило первой остановки на высоте 30 см от земли) | • Сильное раскачивание, динамические ударные нагрузки или тяжелые травмы наземного персонала в момент отрыва груза от основания из-за неравномерного натяжения ветвей стропов • Немедленное опрокидывание или физическое выскальзывание перемещаемых материалов из-за слабой или дефектной конфигурации строповки | • Строго и принудительно соблюдать обязательное правило первой остановки: приподнять груз ровно на 20-30 сантиметров от земли, полностью прекратить подъем и оценить состояние схемы • Визуально убедиться, что груз расположен идеально горизонтально, стропы натянуты равномерно и отсутствует соскальзывание, прежде чем дать крановщику команду на продолжение подъема | 2 | 4 | 8 |
| 5 | Перемещение груза в воздухе, поворот стрелы и контроль с помощью оттяжек | • Динамическое столкновение перемещаемого груза с воздушными линиями электропередачи, кабельными лотками, технологическими эстакадами или временными лесами во время поворота стрелы • Травмы от защемления или раздавления персонала, пытающегося вручную удерживать, толкать или стабилизировать вращающийся груз голыми руками | • Выставить одного обученного наблюдателя (сигнальщика) для руководства действиями крановщика исключительно с помощью единых радиокоманд или стандартных знаков на протяжении всего пути движения • Закрепить минимум две высокопрочные оттяжки (направляющие канаты) на противоположных концах груза для безопасного контроля вращательной кинетической энергии с расстояния | 2 | 4 | 8 |
| 6 | Опускание груза, снятие грузозахватных приспособлений и финальная уборка | • Непреднамеренное опрокидывание груза, падение конструкций или травмы рук из-за преждевременного снятия стропов до того, как груз полностью встал на целевую опорную поверхность • Динамическое столкновение с пешеходами или элементами здания при втягивании выносных опор или опускании стрелы во время финального завершения работ | • Предварительно разместить прочные деревянные брусья в зоне разгрузки, медленно опускать груз и проверить стабильность его положения, прежде чем вручную снимать стропы • Втягивать аутригеры медленно под прямым визуальным контролем наблюдателя на земле, собрать все скобы и стропы в транспортные контейнеры и зафиксировать транспортное средство | 1 | 4 | 4 |
4. Адаптация оценки рисков к сложным условиям погрузочно-разгрузочных работ с тяжелыми грузами
Погрузочно-разгрузочные работы с тяжелыми грузами включают в себя множество динамических переменных безопасности, среди которых номинальная грузоподъемность кранов, текстура материалов и высота свободных пролетов под потолком или конструкциями. Общие, полностью автоматизированные инструменты оценки рисков, генерирующие непроверенные документы по безопасности, не учитывают специфические слепые зоны конкретной площадки. Из-за этого планирование безопасности превращается в простую бюрократическую обязанность по заполнению бумаг.
Smart JSA Bridge напрямую решает эту проблему, поддерживая совместный рабочий процесс по обеспечению безопасности.
Просто введя ваши стандартизированные этапы работы, определенные в разделе 2, наша база данных по промышленной безопасности анализирует введенные данные и отображает персонализированный набор рекомендуемых опасностей и точных мер контроля на вашей панели управления.
Вместо того чтобы сидеть перед пустой таблицей или полагаться на непроверенное автоматизированное решение по принципу "черного ящика", группа безопасности проверяет отфильтрованные критерии. Вы можете выбрать подходящие записи одним щелчком мыши и адаптировать детали непосредственно к вашей конкретной конфигурации крана и условиям на месте выполнения работ.
Устраните административную усталость от форматирования таблиц, полностью сохраняя профессиональный контроль и исполнительную автономность на месте выполнения работ. Испытайте интуитивно понятный рабочий процесс безопасности, который обеспечивает реальную защиту.
👉 Введите этапы работы и создайте свой индивидуальный JSA на Smart JSA Bridge (smartjsabridge.com)
