Il passaggio critico avviene quando la gru smette di sostenere la capriata: la fase montata deve trasferire i carichi attraverso nodi, controventi e ancoraggi verificati. La copertura finita non descrive automaticamente la stabilità durante il montaggio.
Collegare ogni sgancio alla stabilità della fase
Contenuto di riferimento redatto e revisionato con IA. Non è un documento verificato o approvato da un professionista. Prima di applicarlo occorrono la revisione di uno specialista e le autorizzazioni del cantiere.
Arresto
Fermare per dati mancanti, appoggi instabili, nodi o controventi non verificati, terreno mutato, persone sotto il carico, perdita dei segnali, rischio elettrico, protezione anticaduta assente, accessori danneggiati o meteo fuori piano.
1. Quadro normativo e tecnico
| Riferimento | Ambito applicativo |
|---|---|
| INAIL - Valutare il rischio | Quadro della valutazione documentata dei rischi; non è un progetto di montaggio. |
| INAPP - Montaggio strutture metalliche | Estratto indicizzato: stabilità durante il montaggio e disegni del progettista. Accesso diretto non riuscito; non revisione integrale. |
| D.Lgs. 81/2008 - Normattiva | Riferimento originale conservato; il recupero diretto dell’articolo richiesto è fallito. Testo vigente e applicabilità da verificare prima dell’uso. |
Per il cantiere italiano coordinare valutazione dei rischi, POS e, quando previsto, PSC con progetto di montaggio e opere provvisionali. I riferimenti UNI EN non sono istruzioni per il singolo nodo. La ricerca ha verificato gli estratti pubblici INAIL/INAPP, non una conformità completa al D.Lgs. 81/2008 né il testo integrale UNI.
2. Ambito e dati preliminari
Incluso
Pianificazione delle campate, verifica degli appoggi, sollevamento, collegamenti, controventamento provvisorio, accesso protetto, posa dei pannelli e consegna con restrizioni documentate.
Valutazione separata
Progettazione strutturale e delle opere provvisionali, sollevamenti combinati, lavori elettrici, saldatura, demolizione e disturbo di amianto richiedono valutazioni e procedure dedicate.
| Dati | Da verificare |
|---|---|
| Piano | Elemento e disegni · Sequenza controventi · Criteri di sgancio · Limiti di carico |
| Suolo e accesso | Verifica del terreno · Protezione accessi · Distanze elettriche · Piano di soccorso |
| Imbraco e tiro | Piano di sollevamento · Controllo accessori · Massa e baricentro · Zona interdetta |
| Appoggio e unione | Dettaglio bulloni · Controllo del nodo · Stato degli appoggi · Piattaforma di lavoro |
| Vincolo e sgancio | Stabilità della fase · Controventi e ancoraggi · Stato delle unioni · Decisione di sgancio |
| Consegna | Verbale delle unioni · Permesso rimozione · Mappa aperture · Firme da compilare |
Acquisire disegni di montaggio emessi e istruzioni delle attrezzature effettive. Non sono stati letti gli standard UNI a pagamento o manuali di specifici modelli. Numero e classe dei bulloni, serraggio, forze dei controventi, ancoraggi, vento e carichi dei pacchi derivano dal progetto e dalla configurazione reale, non da numeri universali di questa scheda.
Scegliere protezioni di testa, occhi, mani, piedi e udito in base all'esposizione. Il sistema anticaduta deve comprendere componenti compatibili, struttura idonea, numero di utilizzatori, tirante d'aria e soccorso. Arcareccio, tirante provvisorio e gancio della gru non sono ancoraggi anticaduta presunti.
3. JSA in otto fasi
| Fase | Pericoli ed effetti | Cause di cedimento | Misure di controllo | Verifica in cantiere | P | S | R | A |
|---|---|---|---|---|---|---|---|---|
| 1. Piano | 1. Instabilità iniziale2. Elemento errato3. Crollo del telaio4. Cambio non previsto | 1. Fase non progettata2. Disegno superato3. Percorso carichi incerto4. Carico anticipato | 1. Identificare la capriata2. Definire le fasi3. Verificare i vincoli4. Stabilire lo sgancio | 1. Elemento e disegni2. Sequenza controventi3. Criteri di sgancio4. Limiti di carico | ||||
| 2. Suolo e accesso | 1. Cedimento della gru2. Caduta al bordo3. Linee elettriche4. Soccorso impedito | 1. Portanza ignota2. Accesso scoperto3. Spazio insufficiente4. Percorso ostruito | 1. Verificare appoggi2. Proteggere l'accesso3. Coordinare le linee4. Predisporre soccorso | 1. Verifica del terreno2. Protezione accessi3. Distanze elettriche4. Piano di soccorso | ||||
| 3. Imbraco e tiro | 1. Caduta del carico2. Danno alle brache3. Rotazione del pezzo4. Impigliamento | 1. Punti non previsti2. Angoli non valutati3. Segnali contrastanti4. Zona occupata | 1. Usare punti previsti2. Verificare portata3. Proteggere gli spigoli4. Unificare i segnali | 1. Piano di sollevamento2. Controllo accessori3. Massa e baricentro4. Zona interdetta | ||||
| 4. Appoggio e unione | 1. Caduta della capriata2. Schiacciamento mani3. Caduta dal nodo4. Distacco attrezzi | 1. Sostegno prematuro2. Appoggio parziale3. Bulloni errati4. Accesso improvvisato | 1. Mantenere il sostegno2. Completare il nodo3. Controllare l'appoggio4. Usare accesso protetto | 1. Dettaglio bulloni2. Controllo del nodo3. Stato degli appoggi4. Piattaforma di lavoro | ||||
| 5. Vincolo e sgancio | 1. Instabilità laterale2. Rottura ancoraggio3. Rotazione del telaio4. Crollo progressivo | 1. Vincolo incompleto2. Ancoraggio debole3. Pretensione errata4. Sgancio anticipato | 1. Completare i vincoli2. Verificare ancoraggi3. Controllare allineamento4. Autorizzare lo sgancio | 1. Stabilità della fase2. Controventi e ancoraggi3. Stato delle unioni4. Decisione di sgancio | ||||
| 6. Fase seguente | 1. Telaio non vincolato2. Caduta dal bordo3. Rimozione precoce4. Sovraccarico | 1. Sequenza modificata2. Protezione interrotta3. Percorso non sicuro4. Carico non previsto | 1. Seguire la sequenza2. Usare accesso protetto3. Mantenere i vincoli4. Verificare i carichi | 1. Prontezza campata2. Sistema anticaduta3. Vincoli da mantenere4. Limiti di deposito | ||||
| 7. Pannelli | 1. Effetto vela2. Caduta da apertura3. Scivolamento pacchi4. Cedimento pannello | 1. Fissaggio incompleto2. Lucernario scoperto3. Vento non valutato4. Carichi concentrati | 1. Seguire i fissaggi2. Proteggere i fori3. Assicurare i pacchi4. Controllare il meteo | 1. Schema fissaggi2. Protezione aperture3. Criteri meteo4. Percorso dei carichi | ||||
| 8. Consegna | 1. Instabilità residua2. Oggetti in caduta3. Aperture nascoste4. Accesso abusivo | 1. Vincoli rimossi presto2. Detriti lasciati3. Controllo presunto4. Limiti non trasmessi | 1. Rilasciare da progetto2. Raccogliere gli sfridi3. Documentare i controlli4. Trasmettere i limiti | 1. Verbale delle unioni2. Permesso rimozione3. Mappa aperture4. Firme da compilare |
PDF A: controlli di base; B: cedimenti tecnici; C: conduzione e consegna. Il testo ha otto fasi con quattro punti nelle celle principali; ciascun PDF sei fasi, nove colonne e tre punti. P/S/R/A, misure e firme restano vuoti per la valutazione reale.
4. Scenario ipotetico e meccanismi

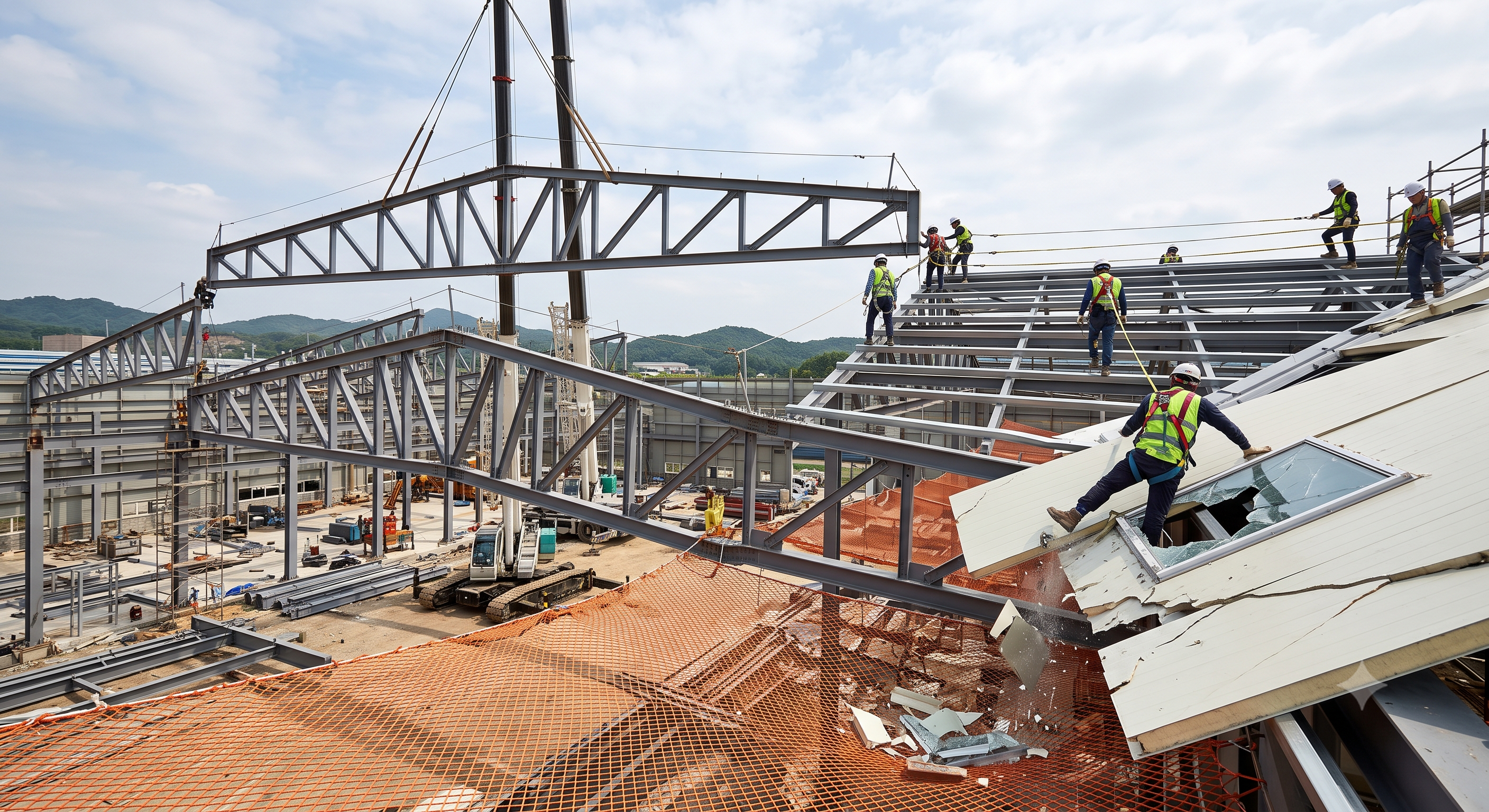

Illustrazione didattica generata con IA e conservata; non è fotografia di un incidente reale.
Scenari e registrazioni di esempio sono ipotetici e didattici. Non rappresentano incidenti, misure, firme o autorizzazioni reali.
| Voce | Scenario ipotetico |
|---|---|
| Stato iniziale | Una squadra ipotetica appoggia la prima capriata sui pilastri. |
| Variazione | Sono visibili due bulloni ma manca la verifica dell'ancoraggio di un controvento. |
| Possibile cedimento | Riducendo il sostegno della gru la capriata può muoversi fuori piano. |
| Possibile esito | Il movimento può sovraccaricare i nodi adiacenti ed esporre gli addetti alla caduta; non si descrive un incidente reale. |
| Barriera | Sospendere lo sgancio e far risolvere al progettista la condizione mancante, mantenendo le persone fuori dalla zona di crollo. |
Meccanismi
La capriata può richiedere vincoli diversi durante il sollevamento e a copertura ultimata. Un cavo visibile non prova la continuità del percorso resistente: vanno verificati anche giunti, ancoraggi e supporti.
La relazione ideale di Eulero illustra l'effetto della lunghezza libera, ma non determina la stabilità laterale di una capriata reale né una percentuale universale di perdita di capacità.
Due bulloni non trasformano automaticamente il nodo in un incastro. Mantenere il sostegno previsto senza tirare lateralmente con la gru per forzare l'allineamento.
Il vento dipende da superficie, orientamento e raffiche; i pacchi possono concentrare carichi su pochi arcarecci. Applicare i limiti effettivi più restrittivi e impedire il transito su pannelli non verificati e lucernari.
Ordine della decisione
| Passaggio | Da verificare |
|---|---|
| Fatti noti | Identificare la capriata e il disegno vigente. |
| Questioni aperte | Seguire il carico da appoggio a nodo, controvento e ancoraggio. |
| Motivo di arresto | Sospendere se la fase stabile o l'accesso protetto non sono dimostrati. |
| Evidenze necessarie | Registrare controlli reali di nodi, vincoli, terreno e meteo contro il piano. |
| Decisione di ripresa | Il responsabile autorizzato decide lo sgancio e rivaluta ogni variazione. |
5. Decisioni secondo le condizioni
| Condizione | Azione | Evidenza | Per proseguire |
|---|---|---|---|
| Bulloni presenti | Verificare il nodo previsto | Disegno e controllo | Nodo completato |
| Controvento assente | Sospendere lo sgancio | Verifica della fase | Stabilità dimostrata |
| Vento variato | Fermare e assicurare | Criteri del carico | Ripresa autorizzata |
| Tetto completo | Controllare fissaggi e fori | Ispezione copertura | Consegna verificata |
Confronto di situazioni
Scenari e registrazioni di esempio sono ipotetici e didattici. Non rappresentano incidenti, misure, firme o autorizzazioni reali.
| Confronto | Situazione A | Situazione B |
|---|---|---|
| Gru | Sostegno temporaneo pianificato | Non sostituisce i controventi |
| Rete | Può arrestare una caduta di persona | Non sostiene un telaio che crolla |
| Fissaggi | Collegano pannelli ai supporti | La sola cucitura dei sormonti non basta |
6. Ruoli e responsabilità
| Ruolo | Responsabilità |
|---|---|
| Responsabile lavori | Il responsabile coordina zone interdette, interferenze e consegna di fase. |
| Revisore tecnico | Il progettista competente definisce stabilità, vincoli, nodi e modifiche ammesse. |
| Squadra | La squadra di sollevamento verifica terreno, gru, accessori, segnali e controllo del carico. |
| Verificatore | Gli installatori seguono la sequenza da accessi protetti e segnalano difetti senza improvvisare. |
| Autorità di rilascio | Chi riceve verifica prove, protezioni residue e restrizioni; le firme restano vuote fino all'effettiva attività. |
Conduzione e consegna
| Fase | Misure di controllo | Verifica in cantiere |
|---|---|---|
| Pianificare | 1. Confermare il progetto2. Assegnare i responsabili3. Registrare le restrizioni | 1. Elemento e disegni2. Sequenza controventi3. Criteri di sgancio |
| Verificare | 1. Raccogliere i controlli2. Separare i difetti3. Confermare gli accessi | 1. Verifica del terreno2. Protezione accessi3. Distanze elettriche |
| Coordinare | 1. Concordare il nodo2. Registrare gli appoggi3. Sospendere le difformità | 1. Dettaglio bulloni2. Controllo del nodo3. Stato degli appoggi |
| Autorizzare | 1. Riesaminare la fase2. Verificare i vincoli3. Registrare lo sgancio | 1. Stabilità della fase2. Controventi e ancoraggi3. Stato delle unioni |
| Gestire cambi | 1. Registrare il cambiamento2. Valutare i nuovi carichi3. Comunicare i limiti | 1. Schema fissaggi2. Protezione aperture3. Criteri meteo |
| Consegnare | 1. Raccogliere le prove2. Mantenere le protezioni3. Trasmettere i limiti | 1. Verbale delle unioni2. Permesso rimozione3. Mappa aperture |
7. Punti di arresto e registrazioni
| Punto di arresto | Prima del rilascio | Verifica e autorizzazione |
|---|---|---|
| Inizio | Pianificazione delle campate, verifica degli appoggi, sollevamento, collegamenti, controventamento provvisorio, accesso protetto, posa dei pannelli e consegna con restrizioni documentate. | |
| HP-1 Suolo e accesso | Verifica del terreno · Protezione accessi · Distanze elettriche · Piano di soccorso | |
| HP-2 Appoggio e unione | Dettaglio bulloni · Controllo del nodo · Stato degli appoggi · Piattaforma di lavoro | |
| HP-3 Vincolo e sgancio | Stabilità della fase · Controventi e ancoraggi · Stato delle unioni · Decisione di sgancio | |
| HP-4 Consegna | Verbale delle unioni · Permesso rimozione · Mappa aperture · Firme da compilare |
Compilare dopo verifica reale; rivalutare dopo modifiche, difetti o cambio turno.
Esempi di registrazione
Scenari e registrazioni di esempio sono ipotetici e didattici. Non rappresentano incidenti, misure, firme o autorizzazioni reali.
Le caselle indicano dati da registrare, non un'autorizzazione. Aggiungere persona, data, evidenze, questioni aperte e decisione effettiva.
| Tipo | Registrazione insufficiente | Elementi da registrare |
|---|---|---|
| Piano | Solo OK | □ Elemento e disegni□ Sequenza controventi□ Criteri di sgancio□ Limiti di carico |
| Nodo | Solo OK | □ Dettaglio bulloni□ Controllo del nodo□ Stato degli appoggi□ Piattaforma di lavoro |
| Vincoli | Solo OK | □ Stabilità della fase□ Controventi e ancoraggi□ Stato delle unioni□ Decisione di sgancio |
| Consegna | Solo OK | □ Verbale delle unioni□ Permesso rimozione□ Mappa aperture□ Firme da compilare |
8. Lista di controllo ed emergenza
| Controllo | Esito | Persona e azione |
|---|---|---|
| □ Piano: Elemento e disegni | ||
| □ Suolo e accesso: Verifica del terreno | ||
| □ Imbraco e tiro: Piano di sollevamento | ||
| □ Appoggio e unione: Dettaglio bulloni | ||
| □ Vincolo e sgancio: Stabilità della fase | ||
| □ Fase seguente: Prontezza campata | ||
| □ Pannelli: Schema fissaggi | ||
| □ Consegna: Verbale delle unioni | ||
| □ Autorità di rilascio |
Arresto
Fermare per dati mancanti, appoggi instabili, nodi o controventi non verificati, terreno mutato, persone sotto il carico, perdita dei segnali, rischio elettrico, protezione anticaduta assente, accessori danneggiati o meteo fuori piano.
Emergenza
Interdire l'area e chiamare il soccorso previsto. Non entrare sotto una struttura instabile né usare un elemento danneggiato come ancoraggio. Il recupero richiede mezzi idonei e una valutazione della stabilità; conservare le evidenze dopo aver protetto le persone.
9. Fonti e limiti della revisione
2026-10-11
| Fonte | Ambito e limiti |
|---|---|
| INAIL - Valutare il rischio | Quadro della valutazione documentata dei rischi; non è un progetto di montaggio. |
| INAPP - Montaggio strutture metalliche | Estratto indicizzato: stabilità durante il montaggio e disegni del progettista. Accesso diretto non riuscito; non revisione integrale. |
| D.Lgs. 81/2008 - Normattiva | Riferimento originale conservato; il recupero diretto dell’articolo richiesto è fallito. Testo vigente e applicabilità da verificare prima dell’uso. |
Contenuto di riferimento redatto e revisionato con IA. Non è un documento verificato o approvato da un professionista. Prima di applicarlo occorrono la revisione di uno specialista e le autorizzazioni del cantiere.
10. Uso dei PDF e domande frequenti
PDF A: controlli di base; B: cedimenti tecnici; C: conduzione e consegna. Il testo ha otto fasi con quattro punti nelle celle principali; ciascun PDF sei fasi, nove colonne e tre punti. P/S/R/A, misure e firme restano vuoti per la valutazione reale.
Gruppo del contenuto
jsa-roof-truss
Due bulloni consentono lo sgancio?
Solo se il dettaglio e il piano della fase lo prevedono e tutte le altre condizioni sono verificate.
Una rete stabilizza il telaio?
No. Protezione dalle cadute e stabilità strutturale sono verifiche diverse.
Quale vento consente il lavoro?
Usare i limiti di piano e attrezzature per il carico reale, comprese le raffiche; questa scheda non assegna una soglia universale.
Il tetto apparentemente completo è percorribile?
Soltanto dopo verifica di fissaggi, portata, aperture, accesso e restrizioni di consegna.
Un professionista ha verificato e approvato questo documento?
No. Sono stati riesaminati con IA fonti pubbliche, testo, coerenza e impaginazione. Non sono attestati sopralluoghi o approvazioni tecniche professionali. Serve una revisione specialistica prima dell’uso.
