JSA-Gefährdungsbeurteilung Vorschau für schwere Hebearbeiten mit Kranen und Anschlagmitteln
6/27/2026
0. JSA-Gefährdungsbeurteilung Vorschau für schwere Hebearbeiten mit Kranen und Anschlagmitteln
| Nr. | Arbeitsschritt | Gefahren | Risikominderungsmaßnahmen | Häu. | Ausw. | Risiko |
|---|---|---|---|---|---|---|
| 1 | Sicherheitstechnische Arbeitsvorbereitung & Visuelle Tragfähigkeitsprüfung | • Katastrophales mechanisches Versagen oder Lastabsturz während des Hebens durch unentdeckte strukturelle Mängel am Kran (wie z. B. Litzenbrüche im Hubseil, abgenutzte Hakensicherungen oder Hydraulikleckagen) • Totaler Geräteumsturz durch den Versuch, eine unbekannte Last zu heben, welche die Nenntragfähigkeit oder die Konfigurationsgrenzen des Krans überschreitet | • Vor dem Aufstellen eine obligatorische tägliche Kraninspektion gemäß Prüfprotokoll durchführen, einschließlich aller Hubseile, Lasthaken und der Funktion des Lastmomentbegrenzers • Das exakte Gewicht der Fracht mit dem zertifizierten Krantraglastdiagramm abgleichen und sicherstellen, dass die Nenntragfähigkeit für den maximalen Radius ausreicht | 2 | 3 | 6 |
| 2 | Positionierung der Abstützungen & Standsicherheitsprüfung des Untergrunds | • Plötzlicher Verlust der Kranstabilität, strukturelles Absacken oder vollständiger Umsturz während der Auslegerdrehung durch Aufstellen der Abstützungen auf weichem Boden, Gefällen oder ungeprüften unterirdischen Hohlräumen • Strukturelle Schäden an benachbarten temporären Einrichtungen oder unterirdischen Versorgungsleitungen durch dynamische Stützkraftkonzentrationen | • Den Kran ausschließlich auf ebenen, hochverdichteten Betonplatten positionieren, alle vier Abstützungen bis zu ihren maximalen Grenzen ausfahren und die Verwendung von Schwerlast-Unterlegplatten vorschreiben • Einen strikten Absperrbereich unterhalb des Heberadius mittels rotem Absperrband und gut sichtbaren Warnschildern ACHTUNG - SCHWERE HEBEARBEITEN EINRICHTEN | 1 | 4 | 4 |
| 3 | Auswahl & Anschlagen der Anschlagmittel (Hebebänder, Anschlagketten, Schäkel) | • Plötzliches Reißen des Anschlaggeschirrs oder struktureller Absturz der Last durch Verwendung von verschlissenen Hebebändern, rissigen Schäkeln oder Komponenten mit unzureichender Tragfähigkeit • Unerwartetes Verrutschen oder asymmetrische Gewichtsverlagerung der Last durch Fehleinschätzung des Schwerpunkts oder Verwendung einer unzulässigen Einpunkt-Anschlagmethode | • Alle Anschlagbänder auf Oberflächenrisse, freiliegende rote Kerngarne oder Verätzungen prüfen und sicherstellen, dass alle Schäkelbolzen vollständig bis zum Flansch eingedreht sind • Den exakten Lastschwerpunkt berechnen, um eine ausbalancierte Mindest-Zweipunkt-Anschlagkonfiguration durchzuführen, und Kantenschützer an scharfen Frachtecken installieren | 1 | 5 | 5 |
| 4 | Abhebephase vom Boden (Erst-Stopp-Regel bei 30 cm Hubhöhe) | • Heftiges Ausschwingen, dynamische Schockbelastung oder schwere Verletzungen des Bodenpersonals im Moment des Abhebens vom Boden durch ungleiche Strangspannungen • Unmittelbares Umkippen oder physisches Herausrutschen der Ladung aufgrund einer losen oder fehlerhaften Anschlagkonfiguration | • Die obligatorische Erst-Stopp-Regel strikt durchsetzen: Die Last präzise 20 bis 30 Zentimeter vom Boden anheben, den Hubvorgang komplett stoppen und die gesamte Konfiguration evaluieren • Visuell überprüfen, ob die Last perfekt horizontal ausgerichtet ist, die Bänder straff festsitzen und kein Verrutschen auftritt, bevor dem Kranführer die Freigabe zum Weiterheben erteilt wird | 2 | 4 | 8 |
| 5 | Lasttransport, Auslegerdrehung & Verwendung von Führungsseilen | • Dynamische strukturelle Kollision zwischen der schwebenden Fracht und oberirdischen Stromleitungen, Kabelpritschen, Rohrleitungsbrücken oder temporären Gerüsten während der Auslegerdrehung • Quetsch- oder Einklemmverletzungen von Personal, das versucht, eine rotierende Last manuell mit bloßen Händen zu führen, zu schieben oder zu stabilisieren | • Einen einzigen, geschulten Sicherungsposten einsetzen, der den Kranführer ausschließlich über einheitliche Funkkommandos oder Handzeichen entlang des gesamten Bewegungspfads führt • Mindestens zwei hochfeste Führungsseile (Rückhaltebänder) an gegenüberliegenden Enden der Fracht befestigen, um die rotatorische kinetische Energie aus sicherer Entfernung zu kontrollieren | 2 | 4 | 8 |
| 6 | Lastabsetzvorgang, Lösen des Anschlaggeschirrs & Enddemobilisierung | • Unbeabsichtigtes Umkippen der Fracht, struktureller Absturz oder Quetschverletzungen an den Händen durch vorzeitiges Lösen des Anschlaggeschirrs, bevor die Last vollständig auf der Zielstruktur aufliegt • Dynamische Kollision mit Passanten oder Hallenstützen beim Einfahren der Abstützungen oder Absenken des Auslegers während der finalen Demobilisierung | • Robuste Kanthölzer im Absetzbereich vorher platzieren, die Last langsam absenken und die Stabilität der Fracht prüfen, bevor das Anschlaggeschirr manuell gelöst wird • Die Abstützungen langsam unter direktem Sichtkontakt des Sicherungspostens einfahren, alle Schäkel und Hebebänder in Transportboxen sammeln und das Fahrzeug sichern | 1 | 4 | 4 |
1. Praxisnahes Beinahe-Unfall-Ereignis & Gefährdungsanalyse
A. "Dieses Gewicht ist gar nichts" — Ein durch Nachlässigkeit verursachter Beinahe-Absturz einer Last

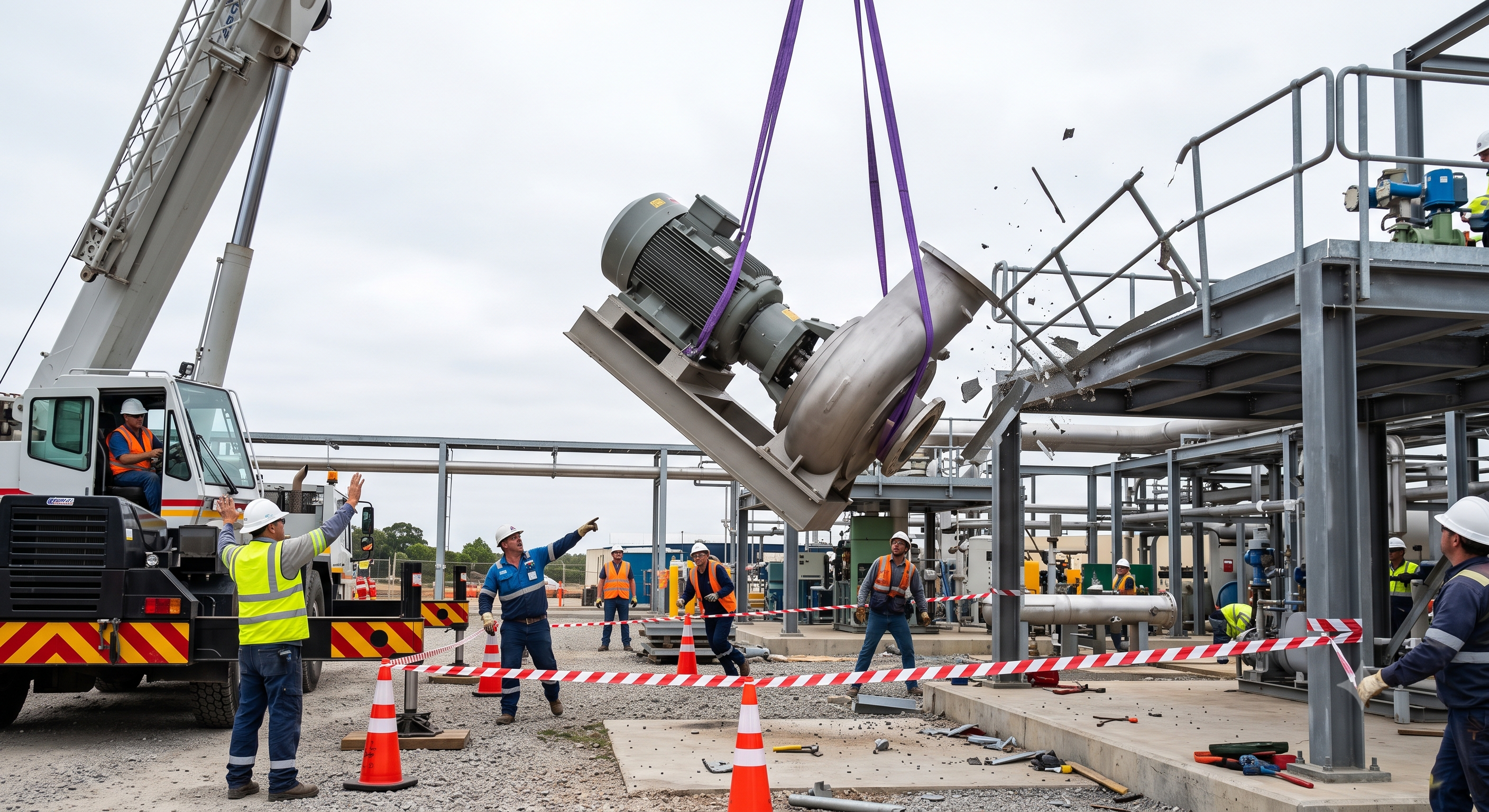

Während eines planmäßigen Stillstands zur Anlagenwartung wurde ein Mobilkran eingesetzt, um eine große Motor-Pumpen-Baugruppe mit einem Gewicht von ca. 3 Tonnen auf eine erhöhte Plattform zu heben. Der Anschlagmeister, Herr Stellvertreter Weber, der mit jahrelanger Praxiserfahrung prahlte, verließ sich rein auf sein Bauchgefühl, wickelte zwei Hebebänder um die Basis der Last und hängte sie in die Hakenflasche des Krans ein. Der Sicherheitsinspektor der Anlage warnte ihn, dass der Schwerpunkt ungleichmäßig austariert schien, und forderte ein erneutes Anschlagen der Last. Herr Stellvertreter Weber wies die Bedenken jedoch zurück und behauptete, die Bänder seien stark genug, um jegliches Rutschen zu verhindern, und signalisierte dem Kranführer, die Last sofort anzuheben.
Als die 3 Tonnen schwere Pumpenbaugruppe eine Höhe von etwa 4 Metern erreichte und begann, zur oberen Plattform zu schwenken, rutschte das rechte Hebeband auf der glatten, öligen Oberfläche des Pumpengehäuses weg. Durch die plötzliche Gewichtsverlagerung kippte die gesamte Last heftig zur Seite. Glücklicherweise war direkt unter dem Hebeweg ein strikter Sperrbereich eingerichtet worden, wodurch Verletzungen von Personen am Boden verhindert wurden. Die schwingende Last traf jedoch das obere Sicherheitsgeländer und beschädigte es schwer, was zu kostspieligen Sachschäden führte. Dieser Beinahe-Unfall machte deutlich, dass das Übergehen präziser Schwerpunktberechnungen beim Anschlagen von Lasten augenblicklich zu katastrophalen Abstürzen der Fracht führen kann.
B. Technische Gefährdungsmechanik bei Kranhebevorgängen
Kranhebevorgänge unterliegen strikt den Gesetzen der physikalischen Mechanik, bei denen unerwartete dynamische Kräfte ein hohes Risiko bergen. In dem Moment, in dem eine Last den Kontakt zum Boden verliert, wandelt sich die statische Last schlagartig in eine dynamische Last um. Dies kann Drahtseile und Anschlagmittel Schockbelastungen aussetzen, die das Mehrfache des eigentlichen Gewichts betragen. Wenn der Neigungswinkel der Anschlagmittel zu groß gewählt wird, erhöht sich die auf die Stränge wirkende Zugkraft exponentiell, was das Risiko eines plötzlichen Materialversagens durch Überschreitung की Zugfestigkeit birgt.
Ein weiterer kritischer Fehler, der in der Praxis häufig begangen wird, ist das Fehlen von Führungsseilen. Eine frei hängende Last entwickelt durch geringen Windwiderstand oder die Fliehkraft beim Schwenken des Kranauslegers eine rotatorische kinetische Energie. Der Versuch, eine rotierende Last manuell mit bloßen Händen zu stoppen oder zu stabilisieren, führt häufig zu tödlichen Quetschungen zwischen der Last und angrenzenden Strukturen. Die Verwendung von Führungsseilen zur Kontrolle der Drehung aus sicherer Entfernung ist absolut unumgänglich, und die Aufrechterhaltung einer ungehinderten Sichtlinie durch einen geschulten Sicherungsposten ist das Fundament der technischen Gefahrenkontrolle, um physische Aufprallrisiken zwischen der Last und festen Anlagenkomponenten zu eliminieren.
🚨 Gesetzliche Standards für Kranhebevorgänge (BetrSichV / DGUV Regel 109-017)
Prüfung des Lastmomentbegrenzers: Das automatische System muss vollständig betriebsbereit sein, um einen Alarm auszulösen und Kranfunktionen zwangsweise zu sperren, wenn die Last 105 % der zulässigen Tragfähigkeit überschreitet.
Sicherheitsfaktor für Anschlagmittel: Alle Drahtseile und Hebebänder, die zum Heben kritischer Lasten verwendet werden, müssen einen Mindestsicherheitsfaktor von 5 aufweisen, basierend auf ihrer zertifizierten Mindestbruchkraft.
Einheitliches Signalsystem: Der Kranführer darf ausschließlich den Anweisungen eines einzigen, benannten Sicherungspostens über klare Funk- oder Handsignale folgen. Eine Ausnahme gilt nur für Notsignale zum sofortigen Stoppen, die von jedermann befolgt werden müssen.
Sperrbereich im Gefahrenbereich: Das Betreten des Bereichs direkt unter einer schwebenden Last oder innerhalb ihres Schwenkradius ist strengstens verboten; physische Absperrungen müssen während des gesamten Vorgangs aufrechterhalten werden.
2. Smart JSA Bridge Standard-Eingabeleitfaden (Definition der Arbeitsschritte)
Um sicherzustellen, dass das System Smart JSA Bridge die Einhaltung gesetzlicher Vorschriften und die technischen Kontrollen für Ihre spezifische Hebeaufgabe präzise bewertet, nutzen Sie bitte die folgenden standardisierten Arbeitsschritte und detaillierten Beschreibungen. Kopieren Sie diese Textdaten direkt in die Eingabefelder des Dienstes (Ctrl+C) or passen Sie sie an die Arbeitsfreigabeprotokolle (PTW) Ihrer Betriebsstätte an.
[Schritt 1] Sicherheitstechnische Arbeitsvorbereitung & Visuelle Tragfähigkeitsprüfung
Detaillierte Arbeitsbeschreibung: Die Traglastdiagramme des Krans überprüfen und den Lastmomentbegrenzer testen; die visuelle Integrität des Hubseils kontrollieren und die Federspannung der Hakensicherung mit dem Gesamtgewicht der Fracht abgleichen.
[Schritt 2] Positionierung der Abstützungen & Standsicherheitsprüfung des Untergrunds
Detaillierte Arbeitsbeschreibung: Die Bodenstabilität prüfen und eine waagerechte Ausrichtung des Fahrgestells erreichen; alle vier Abstützungen bis zu ihren maximalen Grenzen ausfahren; Schwerlast-Unterlegplatten unter den Stützfüßen platzieren und Absperrungen einrichten.
[Schritt 3] Auswahl & Anschlagen der Anschlagmittel (Hebebänder, Anschlagketten, Schäkel)
Detaillierte Arbeitsbeschreibung: Synthetische Hebebänder auf Faserabbau oder Schnitte prüfen; den präzisen strukturellen Schwerpunkt ermitteln; zertifizierte Schäkelbolzen vollständig bis zum Flansch eindrehen und eine ausbalancierte Zweipunkt-Anschlagkonfiguration durchführen.
[Schritt 4] Abhebephase vom Boden (Erst-Stopp-Regel bei 30 cm Hubhöhe)
Detaillierte Arbeitsbeschreibung: Einen vertikalen Hubvorgang mit minimaler Geschwindigkeit durchführen, um die Fracht 20 bis 30 Zentimeter vom Boden anzuheben; alle Bewegungen stoppen, um die Erst-Stopp-Regel durchzusetzen; die Strangspannungsverteilung und die horizontale Ausrichtung visuell prüfen.
[Schritt 5] Lasttransport, Auslegerdrehung & Verwendung von Führungsseilen
Detaillierte Arbeitsbeschreibung: Die Funkkommunikation mit einem einzigen, benannten Sicherungsposten erzwingen; mindestens zwei hochfeste Führungsseile an gegenüberliegenden Enden der Fracht befestigen, um rotatorische kinetische Energien aus sicherer Entfernung zu kontrollieren; strukturelle Hindernisse räumen.
[Schritt 6] Lastabsetzvorgang, Lösen des Anschlaggeschirrs & Enddemobilisierung
Detaillierter Inhalt: Sicherstellen, dass die Fracht vollständig auf den vorher platzierten Kanthölzern aufliegt; den Haken langsam absenken, um die Seilspannung zu lösen; die Hebebänder manuell trennen; 모든 Abstützungen unter Aufsicht des Sicherungspostens langsam einfahren.
3. Endgültige JSA-Ausgabe basierend auf den Plattform-Empfehlungen
Diese finalisierte Vorlage des Job Safety Analysis Berichts repräsentiert die spezifischen Gefährdungen und Maßnahmen, die vom Sicherheitsbeauftragten aus der Smart JSA Bridge Empfehlungs-Engine ausgewählt, überprüft und angepasst wurden, um den präzisen Anforderungen des Arbeitsbereichs zu entsprechen.
| Nr. | Arbeitsschritt | Gefahren | Risikominderungsmaßnahmen | Häu. | Ausw. | Risiko |
|---|---|---|---|---|---|---|
| 1 | Sicherheitstechnische Arbeitsvorbereitung & Visuelle Tragfähigkeitsprüfung | • Strukturelles Versagen oder Einsturz durch unentdeckte Gerätemängel (z. B. Litzenbrüche bei Kranseilen, verformte Hakensicherungen). • Kranumkippgefahr durch Heben einer unbekannten oder zu schweren Last, die die Tragfähigkeit des Krans überschreitet. | • Durchführung einer gründlichen Sicht- und Funktionsprüfung des Zustand der Drahtseile, Hakensicherungen und der Betriebsbereitschaft des Lastmomentbegrenzers vor dem Gebrauch anhand della Sicherheitscheckliste. • Überprüfung des genauen Gewichts der Last anhand des Krantraglastdiagramms und strikte Einrichtung eines Sperrbereichs innerhalb des Radius der Hebearbeiten. | 2 | 3 | 6 |
| 2 | Positionierung der Abstützungen & Standsicherheitsprüfung des Untergrunds | • Plötzlicher Verlust der Kranstabilität, strukturelles Absacken oder vollständiger Umsturz während der Auslegerdrehung durch Aufstellen der Abstützungen auf weichem Boden, Gefällen oder ungeprüften unterirdischen Hohlräumen • Strukturelle Schäden an benachbarten temporären Einrichtungen oder unterirdischen Versorgungsleitungen durch dynamische Stützkraftkonzentrationen | • Den Kran ausschließlich auf ebenen, hochverdichteten Betonplatten positionieren, alle vier Abstützungen bis zu ihren maximalen Grenzen ausfahren und die Verwendung von Schwerlast-Unterlegplatten vorschreiben • Einen strikten Absperrbereich unterhalb des Heberadius mittels rotem Absperrband und gut sichtbaren Warnschildern ACHTUNG - SCHWERE HEBEARBEITEN EINRICHTEN | 1 | 4 | 4 |
| 3 | Auswahl & Anschlagen der Anschlagmittel (Hebebänder, Anschlagketten, Schäkel) | • Plötzliches Reißen des Anschlaggeschirrs oder struktureller Absturz der Last durch Verwendung von verschlissenen Hebebändern, rissigen Schäkeln oder Komponenten mit unzureichender Tragfähigkeit • Unerwartetes Verrutschen oder asymmetrische Gewichtsverlagerung der Last durch Fehleinschätzung des Schwerpunkts oder Verwendung einer unzulässigen Einpunkt-Anschlagmethode | • Alle Anschlagbänder auf Oberflächenrisse, freiliegende rote Kerngarne oder Verätzungen prüfen und sicherstellen, dass alle Schäkelbolzen vollständig bis zum Flansch eingedreht sind • Den exakten Lastschwerpunkt berechnen, um eine ausbalancierte Mindest-Zweipunkt-Anschlagkonfiguration durchzuführen, und Kantenschützer an scharfen Frachtecken installieren | 1 | 5 | 5 |
| 4 | Abhebephase vom Boden (Erst-Stopp-Regel bei 30 cm Hubhöhe) | • Heftiges Ausschwingen, dynamische Schockbelastung oder schwere Verletzungen des Bodenpersonals im Moment des Abhebens vom Boden durch ungleiche Strangspannungen • Unmittelbares Umkippen oder physisches Herausrutschen der Ladung aufgrund einer losen oder fehlerhaften Anschlagkonfiguration | • Die obligatorische Erst-Stopp-Regel strikt durchsetzen: Die Last präzise 20 bis 30 Zentimeter vom Boden anheben, den Hubvorgang komplett stoppen und die gesamte Konfiguration evaluieren • Visuell überprüfen, ob die Last perfekt horizontal ausgerichtet ist, die Bänder straff festsitzen und kein Verrutschen auftritt, bevor dem Kranführer die Freigabe zum Weiterheben erteilt wird | 2 | 4 | 8 |
| 5 | Lasttransport, Auslegerdrehung & Verwendung von Führungsseilen | • Dynamische strukturelle Kollision zwischen der schwebenden Fracht und oberirdischen Stromleitungen, Kabelpritschen, Rohrleitungsbrücken oder temporären Gerüsten während der Auslegerdrehung • Quetsch- oder Einklemmverletzungen von Personal, das versucht, eine rotierende Last manuell mit bloßen Händen zu führen, zu schieben oder zu stabilisieren | • Einen einzigen, geschulten Sicherungsposten einsetzen, der den Kranführer ausschließlich über einheitliche Funkkommandos oder Handzeichen entlang des gesamten Bewegungspfads führt • Mindestens zwei hochfeste Führungsseile (Rückhaltebänder) an gegenüberliegenden Enden der Fracht befestigen, um die rotatorische kinetische Energie aus sicherer Entfernung zu kontrollieren | 2 | 4 | 8 |
| 6 | Lastabsetzvorgang, Lösen des Anschlaggeschirrs & Enddemobilisierung | • Unbeabsichtigtes Umkippen der Fracht, struktureller Absturz oder Quetschverletzungen an den Händen durch vorzeitiges Lösen des Anschlaggeschirrs, bevor die Last vollständig auf der Zielstruktur aufliegt • Dynamische Kollision mit Passanten oder Hallenstützen beim Einfahren der Abstützungen oder Absenken des Auslegers während der finalen Demobilisierung | • Robuste Kanthölzern im Absetzbereich vorher platzieren, die Last langsam absenken und die Stabilität der Fracht prüfen, bevor das Anschlaggeschirr manuell gelöst wird • Die Abstützungen langsam unter direktem Sichtkontakt des Sicherungspostens einfahren, alle Schäkel und Hebebänder in Transportboxen sammeln und das Fahrzeug sichern | 1 | 4 | 4 |
4. Anpassung von Gefährdungsbeurteilungen an die Komplexität schwerer Hebearbeiten
Schwere Hebearbeiten beinhalten viele dynamische Sicherheitsvariablen, darunter die Nenntragfähigkeiten der Krane, Materialoberflächen und lichte Höhen von Decken oder Tragwerken. Allgemeine, vollständig automatisierte Tools zur Gefährdungsbeurteilung, die ungeprüfte Sicherheitsdokumente ausgeben, berücksichtigen nicht die spezifischen toten Winkel einer Baustelle. Dadurch wird eine wichtige Sicherheitsplanung zu einer reinen bürokratischen Pflichtübung degradiert.
Smart JSA Bridge löst dieses Problem direkt, indem es einen kollaborativen Sicherheits-Workflow unterstützt.
Durch die einfache Eingabe Ihrer in Abschnitt 2 definierten standardisierten Arbeitsschritte analysiert unsere industrielle Sicherheitsdatenbank die Eingabe und zeigt eine maßgeschneiderte Auswahl empfohlener Gefährdungen und präziser Kontrollmaßnahmen auf Ihrem Dashboard an.
Anstatt vor einer leeren Tabellenkalkulation zu sitzen oder sich auf eine ungeprüfte automatisierte Black-Box-Lösung zu verlassen, überprüft das Sicherheitsteam die gefilterten Kriterien. Sie können passende Einträge mit einem einzigen Klick auswählen und Details direkt an Ihre spezifische Krankonfiguration und die Bedingungen vor Ort anpassen.
Eliminieren Sie administrative Formatierungsaufgaben, während Ihre professionelle Aufsicht und die operative Autorität vor Ort vollständig erhalten bleiben. Erleben Sie einen intelligenten Sicherheits-Workflow, der echten Schutz bietet.
